钢结构施工过程分析

地脚螺栓预埋
我们一直这样做：先将地脚螺栓按设计尺寸组立成组；按照设计尺寸制作一块“模板”，标出轴线的位置；预埋时先将组立好的地脚螺栓放入支设好的混凝土模板内，把“模板”套到组立好的地脚螺栓上，利用经纬仪、水准仪把模板定位好，再用电焊机把地脚螺栓与钢筋及 混 凝 土 模 板 固定好，固定时要保证地脚螺栓与混凝土模板的相对位置。
浇筑砼时应注意的问题：砼浇筑前必须在螺栓的螺扣上缠油布以保护螺扣，待钢结构安装时再解开。砼浇筑过程中，要尽量避免踩在模板上，振动棒要尽量避免直接碰螺栓，特别不要碰撞螺扣。砼浇筑完毕后要派人检查柱顶标高，不符合要求的在砼初凝前整改好。混凝土浇注完毕后初凝前要重新校正地脚螺栓的位置。
一、安装前的准备工作
1、核对进场资料、质量证明、设计变更、图纸等技术资料
2、落实深化施工组织设计，做好起吊前的准备工作
3、掌握安装前后的外界环境，如风力、温度、风雪、日照等
4、图纸的会审和自审
5、基础验收
6、垫板设置
7、灌筑砂浆采用无收缩微膨胀砂浆，且比基础砼高一个等级
二、钢柱子安装
设置标高观测点和中心线标志，标高观测点的设置应与牛腿支承面为基准，且便于观察，无牛腿柱应以柱顶端与桁架连接的*后一个安装孔中心为基准。
中心线标志应符合相应规定多节柱安装时，宜将柱组装后再整体吊装。
钢柱吊装后应进行调整，如温差、阳光侧面照射等引起的偏差柱子安装后允许偏差应符合相应规定屋架、吊车梁安装后，进行总体调整，然后再进行固定连接。
长细比较大的柱子，吊装后应增加临时固定措施。
柱间支撑应在柱子找正后再进行安装。
三、吊车梁的安装
应在柱子*次校正的柱间支撑安装后进行，安装顺序从有柱间支撑的跨间开始，吊装后的吊车梁应进行临时固定。
吊车梁的校正应在屋面系统构件安装并永久连接后进行，其允许偏差应符合相应规定。其标高的校正可通过调整柱底板下垫板厚度进行。吊车梁下翼缘与柱牛腿的连接应符合相应规定。吊车梁与辅助桁架的安装宜采用拼装后整体吊装，其侧向弯曲、扭曲和垂直度应符合规定。

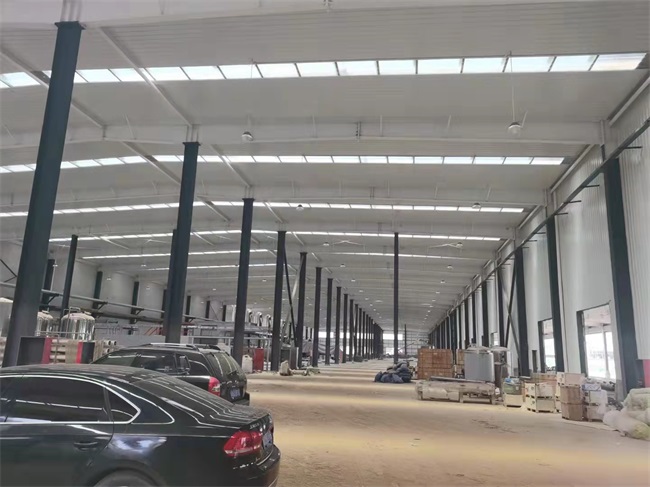

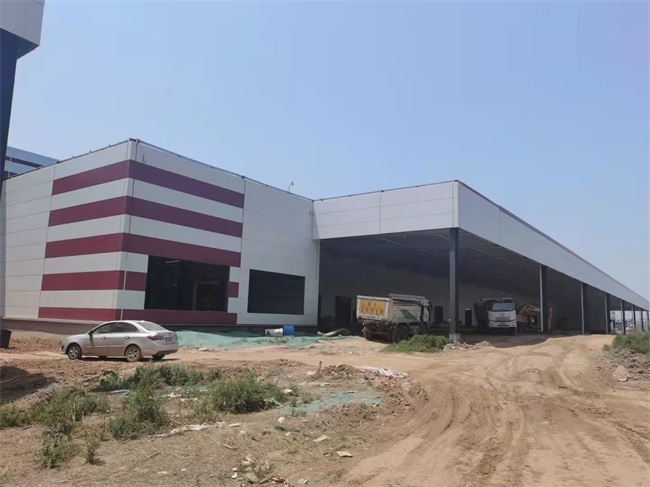

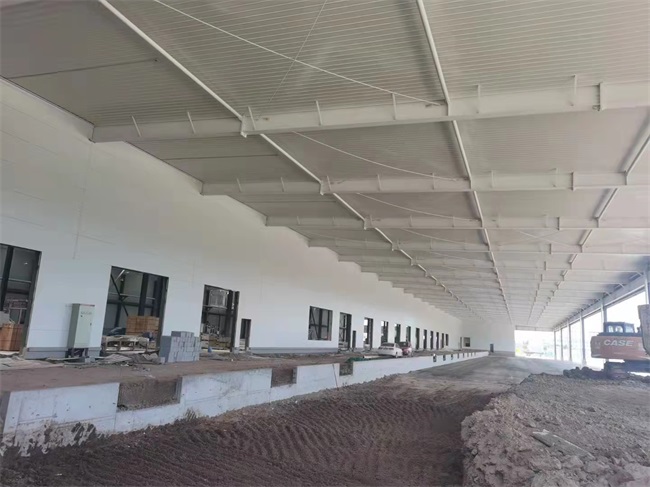

工程案例
